Oke teman teman #Crew_TKJCommunity
Disini saya Nur Muchayat Syukur salah satu anggota TKJ dari SMK Wiyata Mandala Kepung, disini saya akan membagikan materi UKK 2016
Dalam soal paket 2 para peserta didik diharapkan mampu mengkonfigurasi Routerboard ( Mikrotik ) diantaranya :
- Konfigurasi jaringan lokal ( LAN )
- Konfigurasi jaringan internet ( WAN )
- Konfigurasi jaringan nirkabel ( WLAN )
- Konfigurasi Web Proxy
- Konfigurasi DHCP server
- Konfigurasi Firewall
Oke sekarang kita langsung ke langkah - langkah dari awal sampai test pada client.
Dalam tutorial ini saya menggunakan RB 951.
Langkah - langkah :
1. Hubungkan kabel yang memiliki koneksi internet ( kabel Modem ) ke ethernet yang ada di Routerboar 951. Disi ethernet yang saya gunakan adalah ethernet 2 dan 3. ethernet 2 untuk WAN / Internet sedangkan Ethernet3 untuk Client.Setelah kabel modem dihubungkan pada ether2 lalu hubungkan client dengan RB951 melalui ether3. Setting Ip address kita pada setingan DHCP
4.untuk mempermudah kita menggunakan interface, maka merubah nama ether2 menjadi WAN ( yang terhubung internet ) dan ether3 ubah menjadi LAN ( yang akan kita gunakan untuk menghubungkan ke Client ) caranya ketik perintah :
interface ethernet set ether2 name=WAN
interface ethernet set ether3 name=LAN
5. Berikan IP address pada ethernet WAN dan LAN, dalam tutorial ini IP WAN saya gunakan 192.168.0.1/24. Untuk IP LAN saya gunakan 192.168.100.1/24. caranya ketikan perintah :
ip address add address=192.168.0.1/24 interface=WAN
ip address add address=192.168.100.1/24 interface=LAN

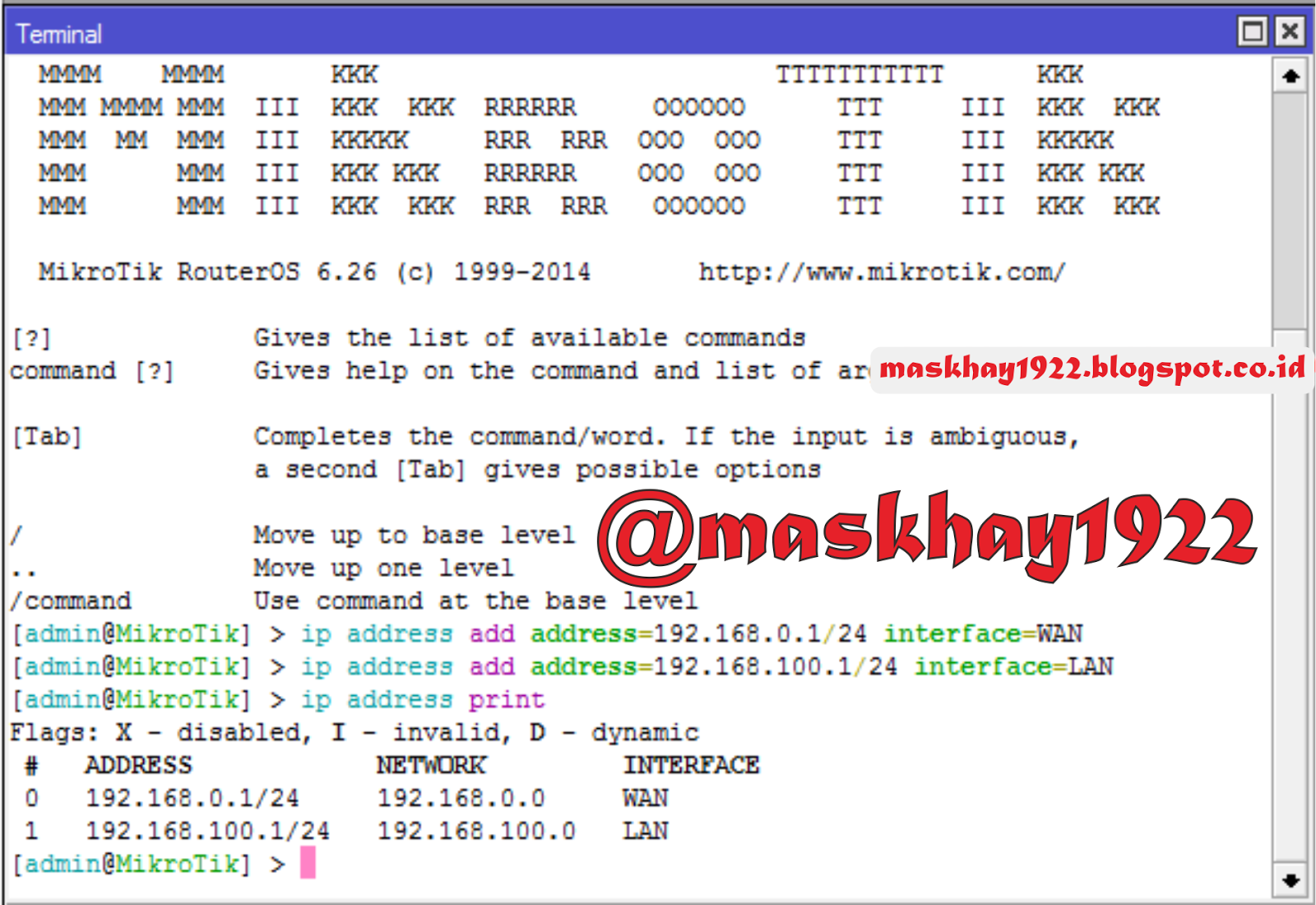

untuk melihat ip address yang telah kita tambahkan bisa kita ketik :
ip address print
6. Dikarenakan dalam soal paket 2 ini menggunakan wireless bawaan RB951 maka kita harus mengaktifkan terlebih dahulu wlan ( wireless ) tersebut Caranya ketik :
interface wireless enable wlan1
setelah itu berikan ip pada interface wlan1 caranya ketik :
ip address add address=192.168.200.1/24 interface=wlan1
7. Menambahkan route ke gateway (ip modem), dalam tutorial ini IP modem yang saya gunakan adalah 192.168.0.199 maka perintah yang diketik seperti ini :
ip route add gateway=192.168.0.199
ip dns set servers=8.8.8.8 allow-remote-request=yes
ip firewall nat add chain=srcnat action=masquerade out-interface=WAN
Sampai disini Client sudah dapat terhubung ke internet, Jika belum silahkan periksa langkah - langkahnya dari awal apakah masih ada kesalahan. Untuk mengecek apakah sudah terhubung ke internet atau belum pada PC Client Setting IP dengan ketentuan sebagai berikut :
address : 192.168.100.2
netmask: 255.255.255.0
gateway 192.168.100.1
Untuk memastikan apakah komputer client sudah terhubung internet atau belum bisa melihat Indikator pada icon :
Konfigurasi DHCP - Server pada mikrotik
1. Untuk membuat DHCP Server kita harus membuat IP pool terlebih dahulu, fungsinya untuk menyediakan ip pada client yang akan menggunakan fitur DHCP. dalam soal ukk tkj paket 2 ini peserta ditugaskan membuat 2 DHCP server yang dilayani melalui interface berbeda, satu melalu Ether2 / LAN yang satunya melalui interface wlan1.
cara untuk membuat ip pool sebagai berikut :
ip pool add name=dhcplan range=192.168.100.2-192.168.100.100
ip pool add name=dhcpwlan range=192.168.200.2-192.168.200.100
pemberian nama dhcplan berfungsi untuk mempermudah kita pada saat menentukan ip pool. jadi untuk DHCP-Server yang melalu LAN menggunakan ip pool dhcplan. range disini adalah perintah untuk membuat ip mana saja yang akan diberikan kepada client. Berarti jika kita menggunakan DHCP-Server melalui Lan IP yang akan didapat antara 192.168.100.2 sampai 192.168.100.100. Begitupun dengan DHCP-Server yang melalui Wlan ( Wireless ) ip yang didapat adalah antara 192.168.200.2 sampai 192.168.200.100.
2. Selanjutnya menkonfigurasi DHCP - Server untuk LAN dan WLAN caranya ketik perintah :
ip dhcp-server add name=LAN interface=LAN disable=no address-pool=dhcplan
ip dhcp-server add name=WLAN interface=wlan1 disable=no address-pool=dhcpwlan
3. Membuat Network untuk dhcplan dan dhcpwlan. Ketik Perintah :
Baca Juga : Cara Membuat Jaringan Peer to Peer di Cisco Packet Tracert
ip dhcp-server network add address=192.168.100.0/24 dns-server=8.8.8.8 gateway=192.168.100.1 netmask=255.255.255.0
ip dhcp-server network add address=192.168.200.0/24 dns-server=8.8.8.8 gateway=192.168.200.1 netmask=255.255.255.0
4. Pembuatan DHCP Server sudah selesai, Sekarang coba lakukan test melalui client, ubah settingan pada Local Area Network > ipv4 menjadi obtain
5. untuk memastikan apakah dhcp server ( dhcplan ) ini berhasil buka cmd / Command Promt melalui pc client lalu ketik ipconfig /all jika muncul seperti gambar dibawah ini berarti dhcp anda telah berhasil dibuat
6. Sekarang kita coba mencoba tes DHCP melalui WLAN ( Wireless ). dalam soal diharuskan merubah SSID menjadi nama@proxy dan agar SSID dapat diakses wireless tadi kita ubah modenya menjadi ap-bridge caranya ketik perintah seperti dibawah ini :
interface wireless set wlan1 ssid=maskhay@proxy mode=ap-bridge
Setelah selesai coba lihat apakah wlan yang telah kita buat berhasil atau tidak. caranya lihat pada list Wireless.
7. Untuk memastikan DHCP Wlan sudah benar atau tidak, kita coba hubungkan melalui wireless dengan ssid yang telah dibuat dalam tutorial ini ssid yang saya buat adalah handika@proxy jadi coba menghubungkan ke handika@proxy. Jika icon wireless bar tidak ada tanda seru berarti anda berhasil membuat dhcp wlan.
8. Jika ingin memastikan ip yang didapat melalui dhcp bisa kita cek lewat cmd, lalu ketik ipconfig /all. maka akan muncul informasi ip address, dns, gateway dll seperti gambar dibawah ini
Nah anda telah berhasil mengubah nama interface, menambahkan ip address pada setiap interface, mengaktifkan wlan,konfigurasi firewall mengkonfigurasi DHCP - Server. Tapi untuk menjawab soal UKK TKJ 2016 paket 1 bukan hanya itu saja masih ada blokir situs dengan web proxy, blokir file tertentu, blokir situs / akses internet pada jam tertentu. Silahkan lanjut di Materi TKJ Paket 2 UKK 2016 part 2
Semoga tutorial ini bermanfaat.
Jika ada kesulitan silahkan tanya melalui Komen dibawah
